Systemet kan blant annet brukes ved redning av en hengende person, til frigjøring fra et belastet system og til kontrollert stramming av tau- og riggesystemer.

Den mekaniske utvekslingen på 4:1 reduserer kraften som operatøren må bruke under heising.
Trinsene har forseglede kulelager og en oppgitt virkningsgrad på 91 %, noe som gir effektiv kraftoverføring og jevn betjening.

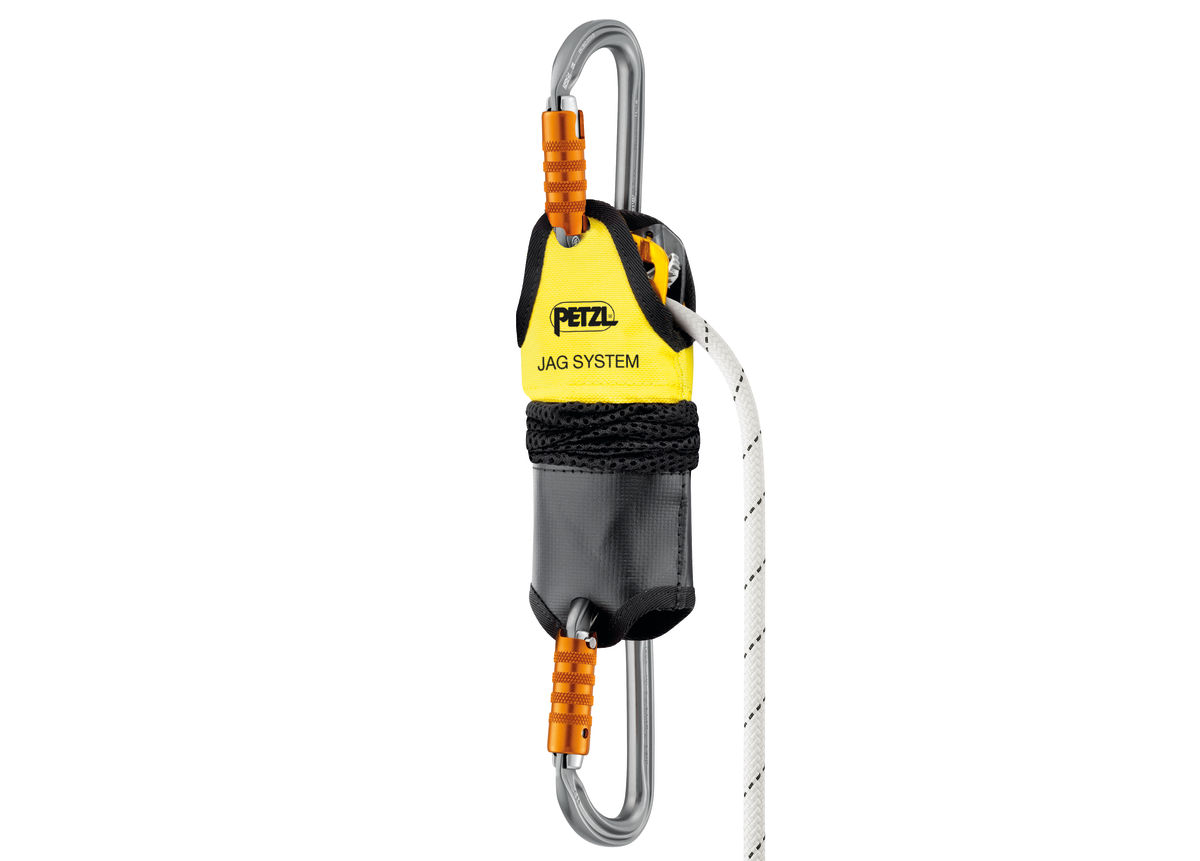

Systemet består av en JAG dobbeltrinse og en JAG TRAXION dobbeltrinse med integrert tilbakegangssperre.
Et lett 8 mm tau er ferdig montert mellom trinsene. Dette gir et komplett og bruksklart system uten behov for å bygge taljen fra separate komponenter.

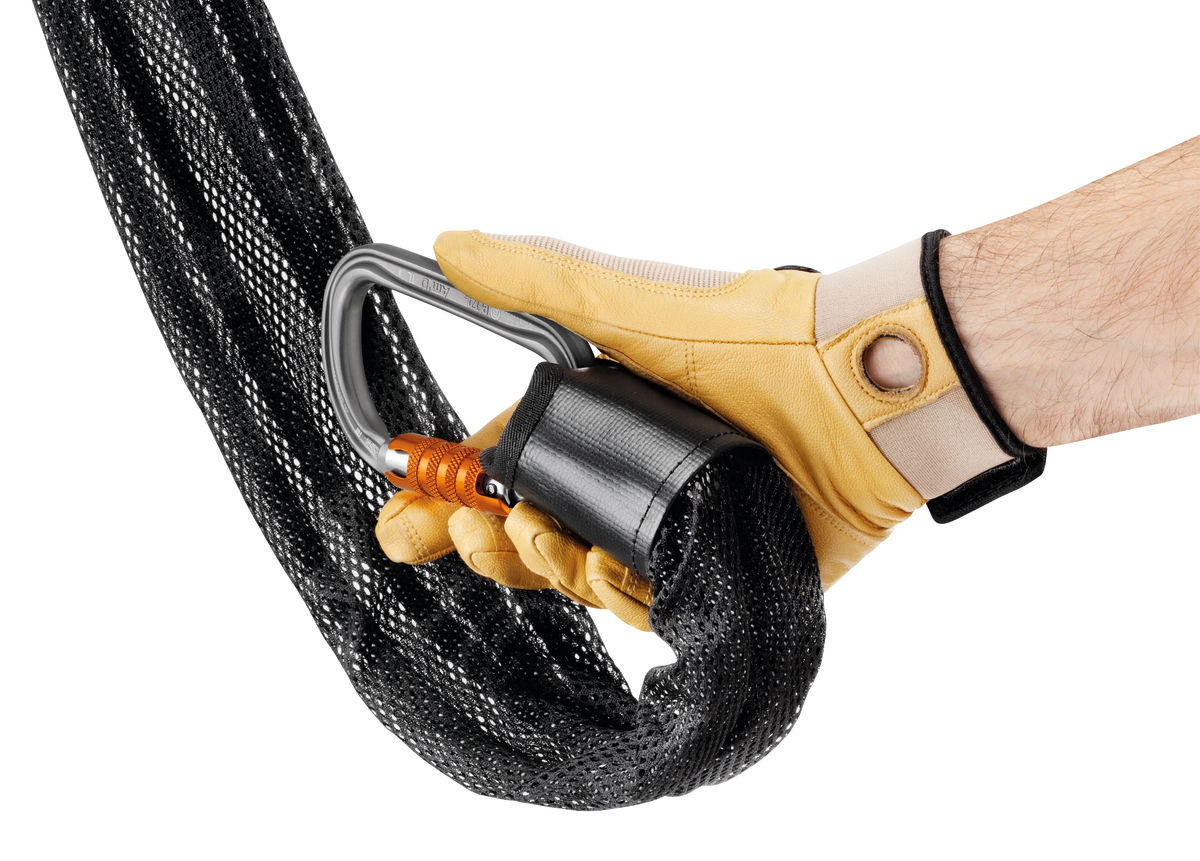

Den fleksible beskyttelseshylsen holder systemet samlet og reduserer risikoen for at tauet floker seg under transport, oppbevaring eller utplassering.
Enden som brukes til trekking, er merket med gult for rask identifikasjon. Endene på beskyttelseshylsen bidrar også til å holde karabinene i riktig posisjon slik at systemet blir raskere å koble til.

JAG SYSTEM er svært kompakt i sammenpakket tilstand. Det kan derfor brukes selv når avstanden mellom lasten og forankringspunktet er begrenset.
Avhengig av valgt modell er den sammenpakkede lengden bare 0,32 til 0,40 meter.

Systemet kan kombineres med en kompatibel Petzl I’D-nedfiringsenhet for å etablere et reversibelt redningssystem som kan brukes både til heving og kontrollert evakuering av en person.
JAG- og JAG TRAXION-trinsene kan også kjøpes separat for oppbygging av lengre taljesystemer, blant annet ved entring og redning i trange rom.

JAG SYSTEM leveres i tre lengder:

• 1 meter for svært kompakte oppsett
• 2 meter for allsidig rednings- og riggebruk
• 5 meter når det kreves større arbeidslengde

Viktige egenskaper

• Komplett og ferdigmontert taljesystem
• Mekanisk utveksling på 4:1
• Reduserer nødvendig trekkraft
• Virkningsgrad på 91 %
• Trinser med forseglede kulelager
• Integrert tilbakegangssperre
• Arbeidsbelastning på 6 kN
• Bruddstyrke på 16 kN
• Lett 8 mm tau
• Fleksibel beskyttelseshylse reduserer risikoen for floker
• Gulfarget trekkende for rask identifikasjon
• Kompakt sammenpakket konstruksjon
• Kan benyttes med kort avstand til forankringspunktet
• Leveres med to Am’D TRIACT-LOCK-karabiner
• Kan kombineres med Petzl I’D
• Tilgjengelig i 1, 2 og 5 meter
• Produsert i Frankrike
• Tre års produsentgaranti

Bruksområder

Petzl JAG SYSTEM er særlig egnet til:

• Teknisk redning
• Heising av person under redning
• Frigjøring av en person fra et belastet system
• Etablering av utløsbare forankringer
• Oppstramming av tau- og riggesystemer
• Arbeid og redning i trange rom
• Redning fra master og konstruksjoner
• Industriell tilkomst
• Kontrollert håndtering av belastninger
• Oppbygging av reversible redningssystemer
• Beredskaps- og evakueringssystemer

Tekniske spesifikasjoner

• Petzl JAG dobbeltrinse
• Petzl JAG TRAXION dobbeltrinse med tilbakegangssperre
• Ferdigmontert 8 mm tau
• Fleksibel beskyttelseshylse
• To Am’D TRIACT-LOCK-karabiner
• Valgt systemlengde på 1, 2 eller 5 meter

Systemet leveres ferdigmontert og klart til bruk etter nødvendig kontroll og i samsvar med produsentens bruksanvisning.

Forskjellen på variantene

1 meter, P044AA00

Den mest kompakte modellen. Egnet når avstanden mellom forankringspunkt og belastning er kort, eller når systemet skal bæres som en kompakt redningskomponent.

2 meter, P044AA01

En allsidig mellommodell som gir større arbeidsområde uten at systemet blir unødvendig tungt eller plasskrevende.

5 meter, P044AA02

Modellen med lengst arbeidsområde. Passer rednings- og riggeoppsett der det kreves større avstand mellom forankringspunkt og belastning.

Viktig informasjon om bruk

JAG SYSTEM skal bare brukes av personer med nødvendig opplæring og kompetanse.
Ved bruk til teknisk redning må det foreligge en dokumentert redningsplan, og brukerne må være kjent med systemets funksjon før en redningssituasjon oppstår.

Systemets arbeidsbelastning på 6 kN og bruddstyrke på 16 kN skal ikke overskrides.
Forankringspunkter, koblinger og øvrige komponenter må være kompatible og dimensjonert for forventet belastning.

Tau, trinser, tilbakegangssperre, beskyttelseshylse og karabiner skal kontrolleres før hver bruk.
Utstyr som har vært utsatt for fall, overbelastning eller unormal påvirkning, skal tas ut av bruk og vurderes av en kompetent person.

Taljesystemets 4:1-utveksling betyr ikke at det er et frittstående system for løfting av last uten ytterligere vurdering.
Hele oppsettet, inkludert forankringer, retning på belastningen og kontrollert senking, må inngå i risikovurderingen.
